3323 시리즈 단일 회전 금속 유리 유약 트리머 전위차계 10옴 ~ 5M 범위 500V 내압
3323 시리즈 단일 회전 금속 유리 유약 트리머 전위차계 10옴 ~ 5M 범위 500V 내압
Key Attributes
브랜드 이름:BONENS
Model Number:3323 시리즈
Place of Origin:사천성, 중국
Standard Packaging:통 패키징
Product Summary
3323 시리즈 단일 회전 금속 유리 유약 트리머 포텐셔미터 제품 설명 3323 시리즈 단일 코일 금속 유리 유약 미세 조정 포텐셔미터는 일반적으로 드라이버로 회전하는 정밀 조정 가능한 포텐셔미터입니다. 독특한 파란색과 세 개의 다리가 특징이며 회로 보호 장치 및 산업용 컨트롤러에 널리 사용됩니다. 제품 특징 드라이버를 사용하여 완전히 회전할 수 있는 3개의 다리 디자인 쉬운 식별을 위한 독특한 파란색 회로 제어 및 보호를 위한 이중 조정 위치(높음/낮음 저항 값) 금속 유리 유약 기술은 높은 내열성, 내식성 및 내충격성을 제공합니...
제품 상세정보
강조하다:
500V 내전압
,3핀 디자인
,고온 부식 저항
Range Of Nominal Resistance:
10Ω ~ 5mΩ
Resistance Tolerance:
± 10%
Terminal Resistance:
≤±1%R 또는 2Ω
Contact Resistance Variation (CRV):
≤±1%R 또는 3Ω
Insulation Resistance:
≥ 1GΩ (100V AC)
Withstand Voltage:
500V(DC 또는 AC 피크 값)
Effective Electrical Travel:
≥200°
Rated Power:
0.5W(최대 300V)
Temperature Range:
-55' C~+125' Ｃ
TCR:
±250×10-6/°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Electrical Endurance (0.25w, 1000h):
ΔR≤±(5%R+0.1Ω),CRV≤±3%R 또는 5Ω
Mechanical Endurance (200 Cycles):
ΔR≤± (10%R+0.5Ω), CRV≤±3%R 또는 5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤±(5%R+0.1Ω), 절연 저항≥100MΩ
Total Mechanical Travel:
270°±10°
Starting Torque:
20mN.m 이하
Stoper Torque:
≥50mN.m
Standard Package:
50 pcs/tube
Resistance Range:
10Ω ~ 5M
Withstand Voltage:
500V DC AC
Technology:
금속 유리 유약
Color:
파란색
Application:
회로 보호, 산업용 컨트롤러
제품 설명
세부 사양 및 특징

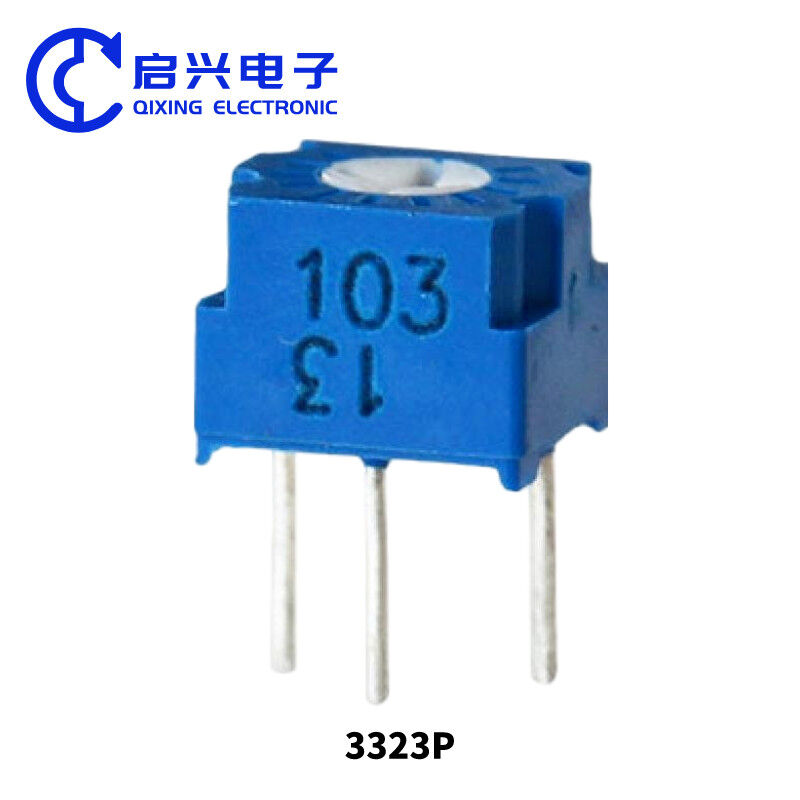

3323 시리즈 단일 회전 금속 유리 유약 트리머 포텐셔미터
제품 설명
3323 시리즈 단일 코일 금속 유리 유약 미세 조정 포텐셔미터는 일반적으로 드라이버로 회전하는 정밀 조정 가능한 포텐셔미터입니다. 독특한 파란색과 세 개의 다리가 특징이며 회로 보호 장치 및 산업용 컨트롤러에 널리 사용됩니다.
제품 특징
- 드라이버를 사용하여 완전히 회전할 수 있는 3개의 다리 디자인
- 쉬운 식별을 위한 독특한 파란색
- 회로 제어 및 보호를 위한 이중 조정 위치(높음/낮음 저항 값)
- 금속 유리 유약 기술은 높은 내열성, 내식성 및 내충격성을 제공합니다.
- 높은 조정 정확도로 정밀 미세 조정 기능
- 전자 장비 조정 및 매칭에 널리 사용됨
- 정확한 회로 작동을 보장하는 높은 정확도와 안정성
제품 치수
사양 매개변수
| 전기적 특성 | |
|---|---|
| 공칭 저항 범위 | 10Ω~5MΩ |
| 저항 허용 오차 | ±10% |
| 단자 저항 | ≤±1%R 또는 2Ω |
| 접촉 저항 변동(CRV) | ≤±1%R 또는 3Ω |
| 절연 저항 | ≥1GΩ(100V AC) |
| 내전압 | 500V(DC 또는 AC 피크 값) |
| 유효 전기 이동 거리 | ≥200° |
| 환경 특성 | |
|---|---|
| 정격 전력 | 0.5W(최대 300V) |
| 온도 범위 | -55°C~+125°C |
| TCR | ±250×10⁻⁶/°C |
| 충돌(390m/S², 4000회) | ΔR≤±1%R |
| 진동(10-500Hz, 0.75mm, 6시간) | ΔR≤±1%R, ΔUab/Uac≤±2%R, 전기적 단선≤100μS |
| 온도 변화(-55°C/30분, +125°C/30분, 5 사이클) | ΔR≤±2%R, ΔUab/Uac≤±2%R |
| 기후 범주(IEC68-2-2) | ΔR≤±(5%R+0.1Ω), 절연 저항 ≥100MΩ |
| 전기적 내구성(0.25W, 1000시간) | ΔR≤±(5%R+0.1Ω), CRV≤±3%R 또는 5Ω |
| 기계적 내구성(200 사이클) | ΔR≤±(10%R+0.5Ω), CRV≤±3%R 또는 5Ω |
| 정상 습열(IEC68-2-3, Ca, 96시간) | ΔR≤±(5%R+0.1Ω), 절연 저항 ≥100MΩ |
| 물리적 특성 | |
|---|---|
| 총 기계적 이동 거리 | 270°±10° |
| 시작 토크 | ≤20mN.m |
| 스토퍼 토크 | ≥50mN.m |
| 표준 패키지 | 50개/튜브 |
응용 분야
계측기, 전기 제품, 오디오 장비, 통신, 의료 장비, 보안 제품, 산업 제어 텔레비전, 전화기, 사무 자동화 장비, 정보 및 통신 장비에 널리 사용됩니다.
제품 카탈로그
당사의 제품 라인에는 다회전 및 단일 회전 유리 유약 사전 조정 포텐셔미터가 포함됩니다. 다회전 모델에는 3296, 3266, 3006 및 3299 시리즈가 포함됩니다. 단일 회전 모델에는 3323, 3329, 3362, 3386 및 3360 시리즈가 포함됩니다.
공장 전시
수년간의 생산 경험을 바탕으로 고품질 포텐셔미터 제조를 전문으로 합니다. 당사의 첨단 생산 장비와 전문 R&D 팀은 OEM 및 ODM 주문을 효율적으로 처리할 수 있도록 합니다. 엄격한 품질 관리와 우수한 애프터 서비스로 전 세계 수많은 고객으로부터 인정을 받고 있습니다.
