제품 상세정보
원래 장소: 사천성, 중국
브랜드 이름: BONENS
인증: RoHS
모델 번호: RX24/RXG24
지불과 운송 용어
포장 세부 사항: 통 패키징
종류: |
알루미늄 케이스 저항기 |
모델: |
RX24/RXG24 |
정격 전력 범위: |
5W~500W |
허용 저항 편차: |
5% |
소재: |
와이어 부상 |
온도 계수: |
PTC |
온도 드리프트 범위: |
≤300ppm/℃ |
작동 온도 범위: |
-55℃~+300℃ |
전력 특성: |
고전력 |
형태: |
편평한 시트 모양 |
주파수 특성: |
UHF |
종류: |
알루미늄 케이스 저항기 |
모델: |
RX24/RXG24 |
정격 전력 범위: |
5W~500W |
허용 저항 편차: |
5% |
소재: |
와이어 부상 |
온도 계수: |
PTC |
온도 드리프트 범위: |
≤300ppm/℃ |
작동 온도 범위: |
-55℃~+300℃ |
전력 특성: |
고전력 |
형태: |
편평한 시트 모양 |
주파수 특성: |
UHF |
제품 이름

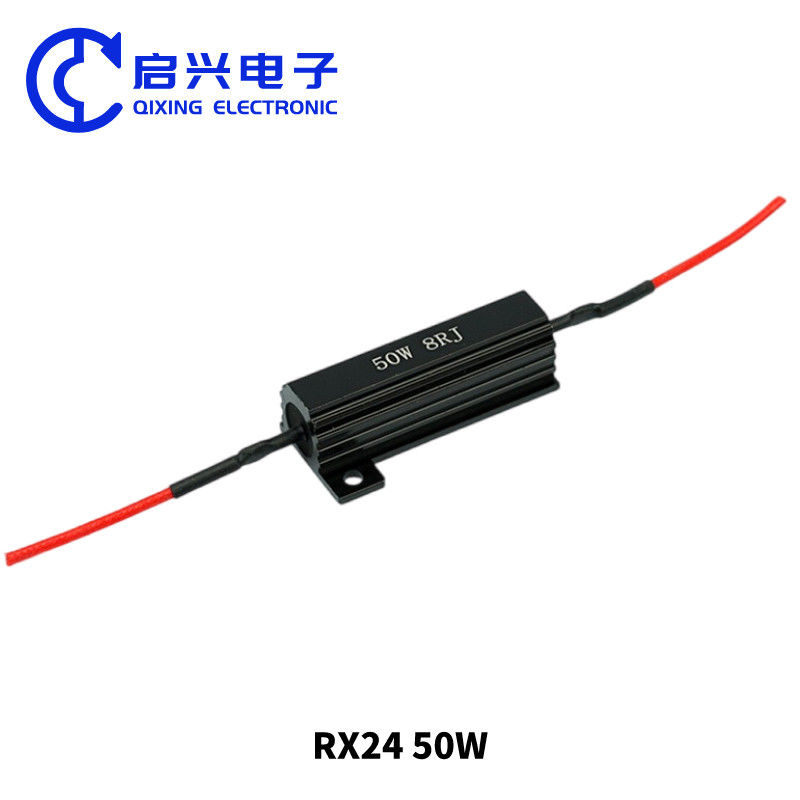

RX24 검은 알루미늄 껍질 저항 50W 금속 알루미늄 껍질 저항 브레이킹 저항
제품 설명
검은 알루미늄 껍질 저항의 표면에는 열 분산 구도가 있습니다. 작은 크기, 큰 전력, 높은 온도 저항, 강한 과부하 용량, 기상 저항, 높은 정확성,표준 낮은 인덕티브 저항, 높은 안정성, 강력한 구조, 그리고 그것의 유연성은 여러 조합 옵션에 적합하며, 이는 기계적 보호 및 설치 및 사용에 편리합니다.
특징
1작은 크기와 높은 전력
2견고한 구조와 높은 안정성;
3열 분산용 알루미늄 껍질, 열 분산 패널 설치에 적합합니다.
4. 실리콘 구리 필름 압축형, 좋은 단열 성능;
5납 없는 / RoHS 요구 사항을 준수
제품 사용
고전력 금 알루미늄 껍질 저항의 응용 분야: 전원 공급, 주파수 변환기, 엘리베이터, 무대 오디오 및 고급 장비 산업에서 널리 사용됩니다
차원 尺寸
| 스타일 | 크기 단위:mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±03 | S±1 | H±0.5 | |
| RXG24 10W | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25W | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50W | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80W | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100W | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
기술 사양
| 스타일 | 전력 등급 | 저항 범위 ((Ω) | 최대 작동 전압 (V) | 열 분산판 면적 |
(g) |
||||
| 열분해판으로 | 열 분산판 없이 | KAL | NKAL (인도적이지 않음) |
KAL | NKAL (인도적이지 않음) |
면적 (cm2) |
두께 (mm) |
||
| RXG24 10W | 10 | 8 | 0.02-6K | 00.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25W | 25 | 13 | 0.012-15K | 00.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50W | 50 | 10 | 00.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80W | 80 | 45 | 00.1-3.0K | 00.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100W | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 00.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 00.6-90K | 015~50K | 2500 | 1750 | 4765 | 3 | 550 |
전력 감소 곡선 & 온도 상승 곡선
전력비율 곡선 온도 상승 곡선
성능 특성
| 项目부문 | 표준값표준 | 테스트 방법시험 방법 |
| 短時間過負荷 짧은 시간 과부하 |
± 1% | 2.5倍额定功率 가량/5秒 2.5배 전력/5초 |
| 温度系数 온도 계수 |
±200ppm/°C | 실험 온도:실온+100°C 시험 온도:실내 온도100°C |
| 耐热성 용접 열에 대한 저항 |
± 1% | ¥ 锡温度:350±10°C,시간:3秒 용매 온도:350±10°C시간: 3초 |
| 전압 내성 다이렉트릭 저항 전압 |
无烧毁 또는绝缘性破坏 고장나 플래시오버가 없습니다. |
施加 직류 전압500V계속11분 500V 60초 동안 |
| 耐湿负荷 습기 가 생명 을 부하 한다 |
±0.5% | 温度:40±2°C,비교 습도:90~95%1倍额定 작업 전압 시간1000小时(1.5小时开0.5小时关) 등급 전압 15시간 가동040±2에서 5시간 꺼°C90-95 RH 1000h |
| 负荷 수명 부하 수명 |
±2.0% | 温度:25°C,1倍额定 작업 전압, 시간1000小时 (1.5小时开0.5小时关1) 등급 전압 1.5hr ON,05시간 25에서 종료°C1000시간 동안 |
| 可?? 锡性 용접 가능성 |
吃锡 면적95%이상 최소 95%의 적용 |
¥ 锡温度:235±5°C,시간:2±05秒 235±5°C2±0.5초 동안 |
타입 사양
고전력 금 알루미늄 껍질 와이어 와이드 저항기
예를 들어:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别스타일 | 小分类 작은 분류 |
설치 방식 설치 |
힘 힘 |
成品阻值 가치 |
誤差 용인성 |
| RXG24金黄色 电阻 황금 저항 NKAL无感金黄色 电阻 말도 안되는 금빛 저항 |
T-单边安装孔式 T형 단일 측면 장착 구멍 |
M-端子式 M 터미널 타입 |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ±2% J ± 5% |
제품 포장
제품 카탈로그
LED 광 저항
제품 이름
자동차 LED 턴 신호 금 알루미늄 하우징 저항 HID 저항
제품 설명
자동차용 광 저항, LED 저항, HID 디코더 저항, 알루미늄 케이스 저항, 50W 저항
1저항 매트릭스로 고온 내성 세라믹을 사용하여 높은 열 분산 성능을 가지고 있습니다.
2. 고도로 안정적인 저항 합금 와이어를 선택, 엄격한 공정 방법에 따라 그것을 와일드, 두 개 또는 더 많은 전도 단말에 점 웰드,저항을 만드는 강한 충격 저항과 높은 안정성을 가지고불화성 페인트 인캡슐링은 저항 와이어에 대한 효과적인 보호를 제공하여 서비스 수명을 향상시킵니다.
3다른 차량 모델과 고객의 필요에 따라, 온도 피지 및 플라스틱 기반을 완제품으로 조립합니다.
특징
1자동차 조정 저항은 높은 전력, 작은 크기, 낮은 온도, 안정적인 성능의 특성을 가지고 있습니다.
2하나의 저항은 하나 이상의 저항 값을 달성 할 수 있습니다.
3저항 행렬은 다양한 차량 모델과 고객의 요구 사항에 따라 원형, 평면 또는 사각형과 같은 다양한 모양으로 선택할 수 있습니다.저항 와일링 와이어는 평면 또는 둥근 일 수 있습니다. 유류 부러진 수 있습니다: 플라스틱 기반은 고객의 요구 사항에 따라 설치 및 조립 할 수 있으며 여러 가지 색상으로 사용자 정의 할 수 있습니다.
4다른 온도와 요구 사항과 함께 온도 피셔는 또한 고객에 따라 장착 될 수 있습니다.
제품 사용
다양한 브랜드와 유형의 자동차에 널리 사용됩니다 (자동차 블러 저항 / 팬 속도 조절 저항 / 자동차 뒷등 저항).
기술 사양
| 모델 | 가등식 전력 (W) | 저항 범위 (Ω) | 저항 관용 (%) |
온도 계수 ((×10- 6/°C) |
단열 전압 (V) |
최대 과부하 전압 (V) |
|||||||||||||
| 열분해판으로 | 열 분산판 없이 | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012 ∼ 1KΩ | F ((± 1%) J ((±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
우리는 오랜 생산 경험을 가진 공장으로 고객에게 고품질 제품과 서비스를 제공하기 위해 헌신합니다.우리는 첨단 생산 장비와 전문 연구 개발 팀이 있습니다, 충분한 용량을 제공하고 OEM 사용자 정의 및 ODM 주문을 받아낼 수 있습니다.
우리의 제품 품질은 고객들에 의해 널리 인정되었으며, 우리의 판매 후 서비스는 또한 높이 칭찬되었습니다.우리는 많은 잘 알려진 고객에게 서비스와 협력을 제공했습니다.우리는 협력을 논의하기 위해 전 세계 친구들을 환영하고, 우리는 고객의 신뢰와 지원을 반환하기 위해 최고의 서비스와 제품을 제공할 것입니다.
우리는 항상 "품질 먼저, 고객 먼저"의 비즈니스 철학을 준수하고, 지속적으로 우리 자신의 품질과 서비스 수준을 개선하고 고객에게 더 나은 제품과 서비스를 제공합니다.우리는 여러분의 협력을 기대하며 함께 더 나은 미래를 창조합니다.!
FAQ:
1우리들은 누구죠?
우리는 시추안, 중국에 기반을 두고 있습니다, 2005년부터 시작, 국내 시장에 판매 ((70.00%), 서유럽 ((8.00%), 북미 ((5.00%), 남
아시아 (3.00%), 동아시아 (3.00%), 남미 (2.00%), 남유럽 (2.00%), 동유럽 (2.00%), 중동 (2.00%), 동남부
아시아 (2.00%), 오세아니아 (1.00%). 우리 사무실에는 총 약 51-100명의 직원이 있습니다.
2어떻게 품질을 보장할 수 있을까요?
항상 대량생산 전에 사전생산 샘플을
운송 전에 항상 최종 검사
3우리한테서 뭘 사면 되죠?
전력계, 저항, EMI 필터, 단추, 스위치
4왜 다른 공급자로부터 구매하지?
우리 회사는 2005년에 설립되었습니다. 주로 다양한 유형의 전력 측정기,AC DC 소음 필터,
그리고 세라믹 전력 저항, 그리고 높은 품질, 최고의 서비스와 최고의 가격을 보장하는 전문 제조업체입니다.
5어떤 서비스를 제공할 수 있을까요?
납품 조건: FOB, CFR, CIF, EXW, FCA
용납된 지불 통화:USD,EUR,CNY
허용된 지불 방식: T/T,L/C,MoneyGram,Western Union, 현금
언어:영어,중국어
