| 원래 장소 | 사천성, 중국 |
| 브랜드 이름 | BONENS |
| 모델 번호 | RXLG |

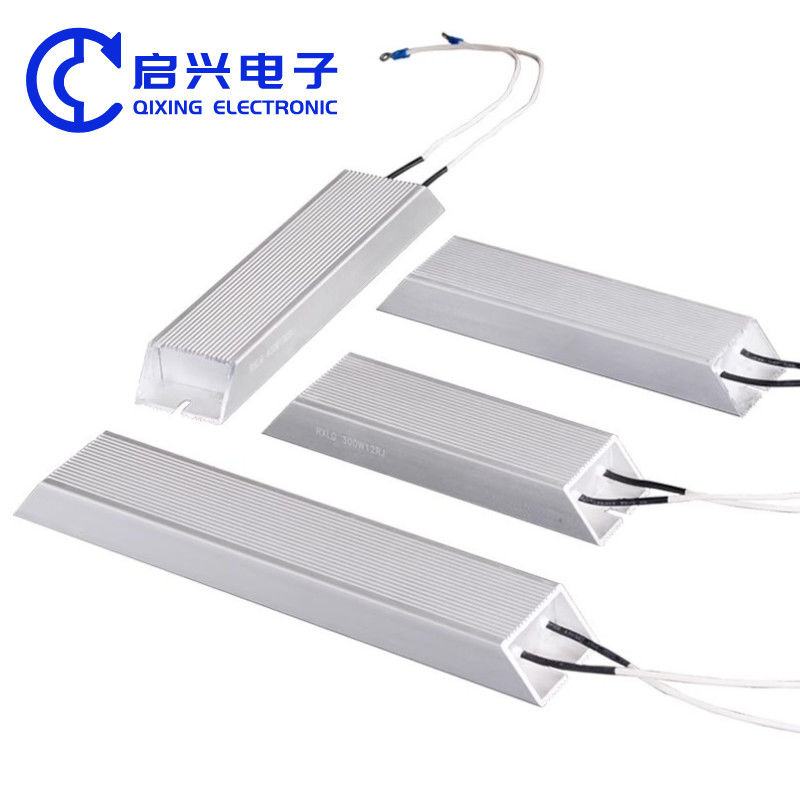

주파수 변환기 서보 모터에 사용되는 사다리꼴 알루미늄 하우징 브레이크 저항기
제품명
브레이크 저항기 150W 알루미늄 케이스 저항기 주파수 변환기 저항기
제품 소개
RXLG 사다리꼴 알루미늄 쉘 저항기 (브레이크 저항기, 재생 저항기, 부하 저항기, 방전 저항기, 브레이크 저항기, 고출력 저항기, 방전 저항기 등으로도 알려져 있음)
RXLG 알루미늄 쉘 브레이크 저항기는 높은 열 방출 알루미늄 합금 쉘과 고온 내성 재료를 저항 매트릭스로 사용하고, 높은 절연 및 불연성 충전재로 포팅하며, 저항 기판은 저항 와이어 및 금속 쉘과 단단히 결합되어 높은 안정성과 열 전도성을 갖습니다. 빠른 열 방출, 진동 저항, 대형 전력 및 강한 과부하 저항, 작은 크기, 쉬운 설치, 아름다운 외관을 가지며 거친 산업 제어 환경에 적합하며 전자 전력의 이상적인 지원 제품입니다. 인버터 브레이크, 엘리베이터, 압연기, 크레인, 와이어 드로잉 머신 및 부하 노화 테스트에 널리 사용됩니다.
제품 재질 설명
RX20 도자기 튜브 고출력 부하 노화 방전 브레이크 조절 슬라이딩 저항기
| 외부 쉘 | 우수한 열 방출, 방열판 설치에 적합, 높은 절연, 완전 융접 용접 구조, 기판에 설치 시 열 흡수 효과가 있어야 함, 환경 보호 성형 구조, 저반응성 부품의 비유도 권선 없음 |
| 전도선 | 저항 값에 따라 칸탈선 또는 니크롬 합금선 |
| 코어 재료 | 물리적 크기에 따라 세라믹 또는 활석 도자기 |
| 방열판 | 마감이 정교하고 권선이 균일하며 무기 코팅을 사용하고 절연이 내구성이 있습니다. 전송을 극복합니다. |
제품 특징
RXLG 사다리꼴 알루미늄 케이스 저항기 특징:
1. 작은 크기, 높은 전력, 강한 과부하 용량, 우수한 열 방출, 내후성, 내진성·
2. 단단히 설치하기 쉽고 방열판을 부착하기 쉽습니다. 까다롭고 거친 환경에서 사용하기에 적합합니다.
3. RXLG 시리즈 사다리꼴 알루미늄 쉘 저항기는 높은 열 방출 알루미늄 합금 쉘로 만들어집니다.
4. 고온 내성 실리콘 수지 및 실리카 흄 완전 밀봉 충전재, 무독성 및 무취. 환경 보호, 녹색 및 안전
5. 권선 저항 와이어의 골격은 세라믹입니다. 전해선은 칸탈 및 니켈-크롬으로 만들어집니다. 내열성, 고온 내성, 안정적인 성능 및 긴 수명을 보장합니다.
전기적 특성
알루미늄 쉘은 우수한 열 방출 성능, 내후성, 내진성, 단단히 설치하기 쉬움, 방열판 부착 용이성을 가지며 고수요 및 거친 환경에서 사용하기에 적합합니다.
제품 크기
| 전력 크기/치수(mm) |
A | |||||||||
| PP B±2 |
C±1 | D±1 | E±1 | F±1 | 배선2 |
(mm) 단자 |
저항 범위 |
저항 정면 |
사진 60W |
|
| 115 | 96 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureB | 800W | |
| 140 | 121 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 165 | 135 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 190 | 171 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 215 | 185 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 165 | 135 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 215 | 185 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 265 | 235 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 335 | 305 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 400 | 382 | 61 | 59 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | 표면 온도 상승 곡선 |
| 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | 표면 온도 상승 곡선 |
| 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | 표면 온도 상승 곡선 |
| 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | 표면 온도 상승 곡선 |
| 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | 표면 온도 상승 곡선 |
정격 감쇠 곡선
A
PP적용 분야
1. RXLG 사다리꼴 알루미늄 쉘 저항기는 인버터와 서보를 모터 재생 전력의 손상으로부터 보호하기 위한 브레이크 저항기로 사용됩니다.
2. RXLG 사다리꼴 알루미늄 쉘 저항기는 발전기 및 인버터 시스템과 같은 전력 전자 장비에서 장비의 성능 지표를 테스트하기 위한 가상 부하로 사용됩니다.
3. RXLG 사다리꼴 알루미늄 쉘 저항기는 전력 전자 장비에서 샘플링 저항기, 전류 제한 저항기, 시동 저항기, 방전 저항기, 충전 저항기, 재생 저항기 및 리스폰스 저항기로 사용됩니다.
4. RXLG 사다리꼴 알루미늄 쉘 저항기는 인버터, 서보, 전원 공급 장치 및 기타 장비의 회로에서 전류 제한 요소 또는 전압 분배 요소로 사용되어 전류 및 전압을 조절하고 안정화합니다.
생산 포장
RXLG 알루미늄 브레이크 저항기는 개별적으로 상자에 포장됩니다.
완제품 식별 코드
RXLG
| 200 | 50R | J | L | 제품 카테고리 |
| 정격 전력 | 저항 | 정확도 | 배선 | RXLG 시리즈 (사다리꼴 알루미늄 쉘) |
| 50=50W | 100=100W R1=0.1Ω |
100R=100Ω F=±1% |
G=±2% H=±3% J=±5% K=±10% T = 나사 |
L = 리드 P = 삽입 *참고: RXLG 200W 50Ω ±5%, 모델: RXLG-200-50RJ-L; 저유도, 모델에 문자 N을 추가하십시오. 예: N RXLG-200-50RJ |
권장 사용 저항기
회로에서 저항기는 1.5배의 전력 여유를 남겨두는 것이 좋습니다. 예를 들어 회로 전압이 100V, 전류가 0.01A인 경우 계산된 전력: P = 100 * 0.01 = 1W, 이때 저항기는 1W를 사용할 수 없으며 1 * 1.5 = 1.5W를 계산해야 합니다. 1.5W 저항기가 없으므로 2W 저항기가 필요합니다.
