3269X 3269P 3269W BONENS 다회전 SMD 정밀 트리머 포텐셔미터 가변 저항기
3269X 3269P 3269W BONENS 다회전 SMD 정밀 트리머 포텐셔미터 가변 저항기
Key Attributes
브랜드 이름:BONENS
Model Number:3269P
Place of Origin:사천성, 중국
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 일, 5000/10 일 10000/14 일
Delivery Time:5~8일
Payment Terms:L/C, D/A, D/P, T/T, 웨스턴 유니온, ,
Standard Packaging:통 패키징
Product Summary
3269P 가변 저항 포텐셔미터 3269 시리즈 포텐셔미터는 포텐셔미터의 한 종류입니다. 일반적으로 저항체와 회전 또는 슬라이딩 시스템으로 구성되어 있으며, 즉 이동 접점이 저항체 위를 움직여 부분 전압 출력을 얻습니다. 포텐셔미터의 기능은 전압(DC 전압 및 신호 전압 포함)과 전류의 크기를 조절하는 것입니다. 3269X 가변 저항 포텐셔미터 3269 포텐셔미터는 주로 계측기, 측정기, 우편 및 통신, 전력 장비, 철도 신호, 항공, 우주 및 기타 분야에 사용됩니다. 3269W 가변 저항 포텐셔미터 안정적이고 무한 분해능 세라멧 ...
제품 상세정보
강조하다:
세 가지 모델 시리즈
,다회전 SMD 정밀
,BONENS 공장 품질
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
± 10% ± 5% (사용자 정의)
Rated Power:
0.25W (최대 200V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 사이클
Starting Torque:
25mN.m 이하
Models:
3269X, 3269P, 3269W
Type:
멀티턴 SMD 트리머
Application:
계측기, 전력 장비
제품 설명
세부 사양 및 특징

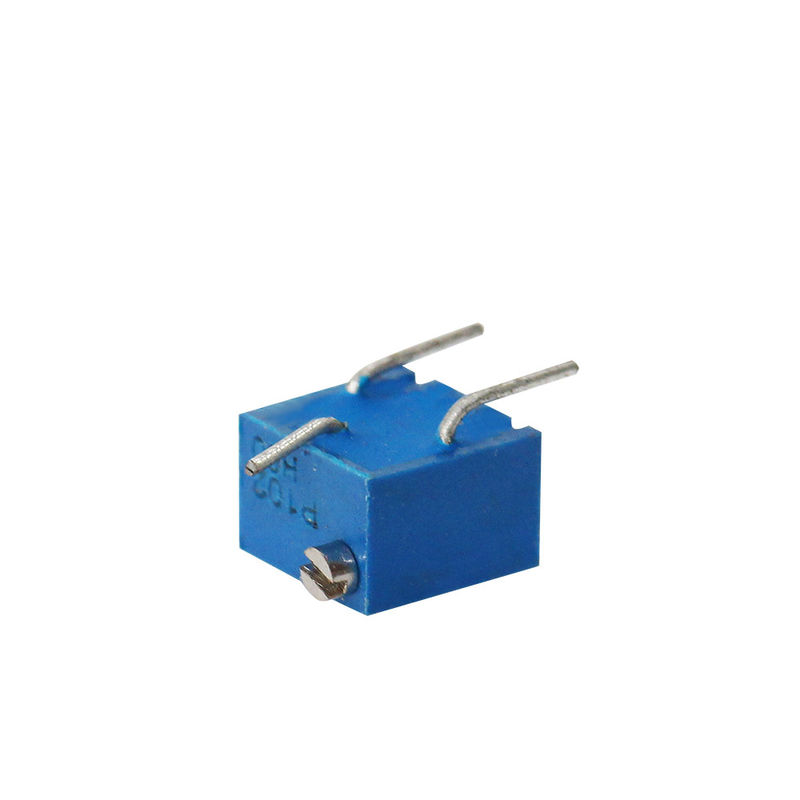

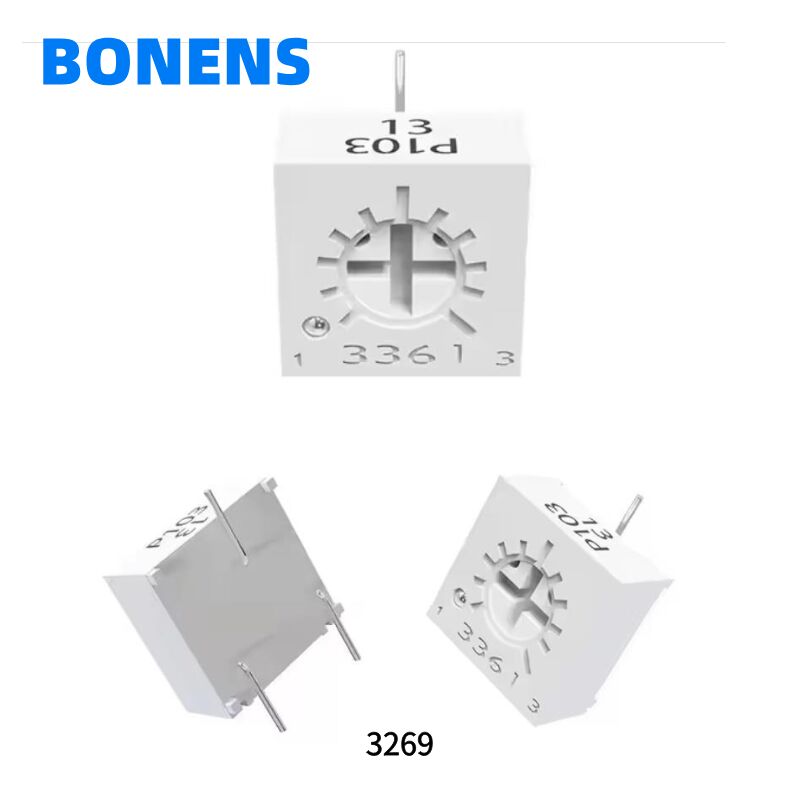

3269P 가변 저항 포텐셔미터
3269 시리즈 포텐셔미터는 포텐셔미터의 한 종류입니다. 일반적으로 저항체와 회전 또는 슬라이딩
시스템으로 구성되어 있으며, 즉 이동 접점이 저항체 위를 움직여 부분 전압 출력을 얻습니다.
시스템으로 구성되어 있으며, 즉 이동 접점이 저항체 위를 움직여 부분 전압 출력을 얻습니다.
포텐셔미터의 기능은 전압(DC 전압 및 신호 전압 포함)과
전류의 크기를 조절하는 것입니다.
전류의 크기를 조절하는 것입니다.
3269X 가변 저항 포텐셔미터
3269 포텐셔미터는 주로 계측기, 측정기, 우편 및 통신, 전력 장비, 철도 신호, 항공, 우주 및 기타 분야에 사용됩니다.
3269W 가변 저항 포텐셔미터
안정적이고 무한 분해능 세라멧 소자
수직 및 수평 조정 스타일
표면 실장 제조 공정과 호환
RoHS 준수
수직 및 수평 조정 스타일
표면 실장 제조 공정과 호환
RoHS 준수
제품 매개변수
|
|
정격 저항 범위
|
10Ω~5MΩ
|
|
저항 허용 오차
|
±10% ±5% (맞춤 제작)
|
|
|
단자 저항
|
≤±1%R 또는 2Ω
|
|
|
접촉 저항 변동(CRV)
|
≤±1%R 또는 3Ω
|
|
|
절연 저항
|
≥ 1GΩ (100V AC)
|
|
|
내전압
|
600V (DC 또는 AC 피크값)
|
|
|
유효 전기적 이동
|
12±2 회전
|
|
|
환경 특성
|
정격 전력
|
0.25W (최대 200V)
|
|
온도 범위
|
-55°C~+125°C
|
|
|
온도 계수
|
±250, ±100ppm/°C
|
|
|
충격 (390m/S2, 4000회)
|
ΔR≤±1%R
|
|
|
진동 (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, 전기적 단선≤100μS
|
|
|
온도 변화 (-55°C/30분,
+125°C/30분, 5회) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
기후 범주 (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω), 절연 저항≥100MΩ
|
|
|
전기적 내구도 (0.5W, 1000h)
|
ΔR≤± (3%R+0.1Ω), CRV≤±3%R 또는 5Ω
|
|
|
기계적 내구도 (200회)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R 또는 5Ω
|
|
|
정상 습열 (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0.1Ω), 절연 저항≥100MΩ
|
|
|
물리적 특성
|
총 기계적 이동
|
12±2 회전
|
|
시작 토크
|
≤25mN.m
|
제품 크기
A: 교체. 불량품이 있는 경우, 일반적으로 고객에게 크레딧을 제공하거나 다음 배송 시 교체해 드립니다.
Q5: 생산 라인의 모든 상품은 어떻게 검사하나요?
A: 현장 검사와 완제품 검사를 실시합니다. 다음 생산 절차로 넘어가는 상품을 검사합니다.
