RX20 와이어와운드 레지스터 표면 단열 고온 저항 코팅
RX20 와이어 와이드 레지스터 표면 단열
,RX20 와이어 와이드 저항 고온 저항 코팅
,고온 저항 코팅 와이어 와이드 저항

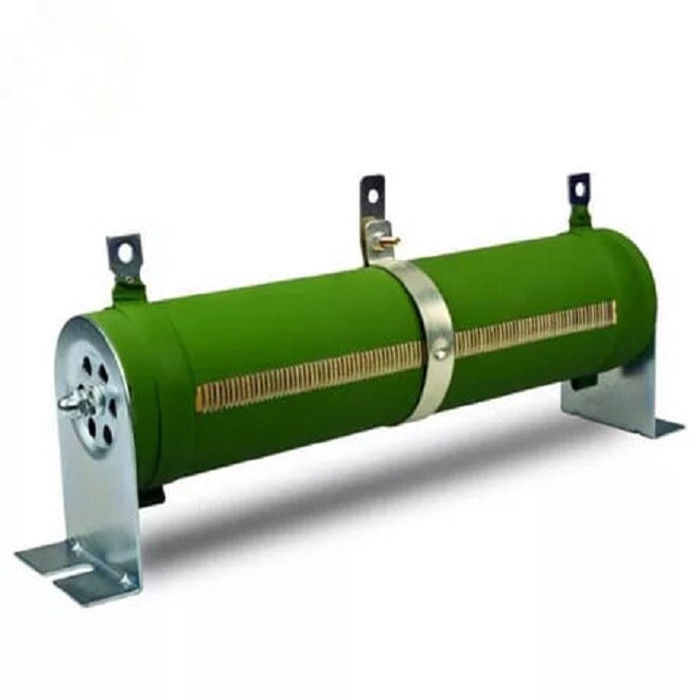

Rx20 조절 가능한 와이어 와운드 저항 100W 고전력 세라믹 저항
제품 특징:
RX20 와이어 와이드 저항, 고온 저항 코팅, 높은 전력, 강한 과부하 저항,고전압 저항 (전극과 장착 브래킷 사이의 전압을 의미합니다).
RX20는 고온, 높은 전력, 강한 과부하 저항을 고립하고 견딜 수 있도록고전압 저항 (전극과 장착 브래킷 사이의 압력을 의미합니다)
사양:
| 전력 범위 | 10W~10000W |
| 전압 범위... | 0.5KV-10KV |
| 저항 범위 | 1R-1KR |
| 압력... | AC2500V / 1min50Hz |
| IP 등급 | IP00 |
| 정형 온도... | 375 °C, 단기 / 반복 40% ED. |
| 열 평형 시간 상수 | τ = 200s |
| 장점 | 높은 전압. |
| 짐을 싸고... | 카튼 포장. |
| 단점 | 충격 저항성이 떨어집니다. |
응용 프로그램:
시뮬레이션 부하, 배출 장비, 산업/자동화 산업
제품 크기:
제품 크기 차트:
| 사양 |
전력 (W) |
L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±05 | N±05 | T±02 | Φd±0.2 |
저항 범위 (Ω) |
무게 (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 30W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 40W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 90 | |
| 50W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 60W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 75W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 100W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 230 | |
| 150W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 300 | |
| 200W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 390 | |
| 300W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 550 | |
| 400W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 690 | |
| 500W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 850 | |
| 800W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 1900 | |
| 1000W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2250 | |
| 1500W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2650 | |
| 2000W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3000 | |
| 2500W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3500 | |
| 3000W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 3500W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 4000W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4650 | |
| 5000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 | |
| 6000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 |
*참고: 크기는 참고용으로만 사용되며, 특정 크기와 선택은 참조해야 합니다. 저항 값의 허용되는 오차 (%): ±5% ±10%, 전압 (V) 을 견딜 수 있습니다: 3000
완제품 식별 코드:
| RX20 | 50 | 10R | J |
| 제품 부문 | 정량력 | 저항 값 | 정확성 |
| RX20 시리즈 |
50=50W 100W=100W |
R1=0.1Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
참고: RX20 50W 10Ω ±5%, 모델: RX20-50-10RJ; 낮은 인덕턴스, 모델 번호에 N 문자를 추가하십시오. 예를 들어: N RX20-50-10RJ
레지스터 사용 권고
회로의 사용에 저항은 1.5 배의 전력 마진을 남겨 두기 위해 권장됩니다, 예를 들어 회로의 전압 100V, 전류 0.01A, 계산 전력: P = 100 * 0.01 = 1W,이 시간에 저항은 1W를 사용할 수 없습니다1 * 1.5 = 1.5W를 계산하면 1.5W 저항이 없으므로 2W 저항을 사용해야 합니다
