| 원래 장소 | 사천성, 중국 |
| 브랜드 이름 | BONENS |
| 모델 번호 | C3305 |
제품명
C3305 단일 링 유리 유약 패치 사전 조정 포텐셔미터 패치 조정 저항 미세 조정 포텐셔미터 오리지널 집적 회로 전자 부품
제품 설명
3x3 칩 포텐셔미터는 저항 본체와 회전 시스템으로 구성됩니다. 칩 포텐셔미터는 PCB 회로 기판에 납땜으로 고정된 조정 가능한 부품을 나타냅니다. 포텐셔미터의 저항 본체에 의해 PCB 기판의 두 고정 접점 사이에 전압이 인가될 때, 회전 시스템에 의해 저항 본체의 접점 위치가 변경됩니다. 3x3 칩 포텐셔미터 및 3x3 조정 가능 저항의 주요 매개변수는 저항 값, 저항 조정 오차, 저항 범위, 저항 변경 특성 및 정격 전력입니다. 3x3 칩 포텐셔미터는 더 작은 부품 볼륨이 필요한 전자 장치, 회로 제어 보드, 증폭기, 계측기 및 기타 제품에 널리 사용됩니다. 오디오 및 라디오 시스템의 볼륨 제어에 사용할 수 있습니다.
단일 코일 금속 유리 유약 칩 포텐셔미터 C3305 저항 값: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
제품 크기
제품 포장
전력 감소 곡선
사양 매개변수
|
전기적 특성
|
정격 저항 범위
|
100Ω~1MΩ
|
||||
|
저항 허용 오차
|
±25%
|
|||||
|
단자 저항
|
≤±1%R 또는 10Ω
|
|||||
|
접촉 저항 변화 (CRV)
|
≤±2%R
|
|||||
|
절연 저항
|
≥ 500MΩ (100V AC)
|
|||||
|
최대 작동 전압
|
50V
|
|||||
|
유효 전기 이동 거리
|
≥210°
|
|||||
|
|
||||||
|
환경 특성
|
정격 전력
|
0.1W (최대 300V)
|
||||
|
온도 범위
|
-55°C~+125°C
|
|||||
|
TCR
|
±250×10⁻⁶/°C
|
|||||
|
충돌 (390m/S², 4000회)
|
R≤±1%R
|
|||||
|
진동 (10-500HZ, 0.75mm, 6시간)
|
R≤±1%R, Uab/Uac≤±2%R, 전기적 단선≤100μS
|
|||||
|
온도 변화 (-55°C/30분, +125°C/30분, 5 사이클)
|
R≤±2%R, Uab/Uac≤±2%R
|
|||||
|
기후 범주 (IEC68-2-2)
|
R≤±(10%R+0.1Ω), 절연 저항 ≥100MΩ
|
|||||
|
전기 내구성 (0.25W, 1000시간)
|
R≤±(5%R+0.1Ω)
|
|||||
|
기계적 내구성 (200 사이클)
|
R≤±(20%R+0.5Ω)
|
|||||
|
정상 습열 (IEC68-2-3, Ca, 96시간)
|
R≤±(10%R+0.1Ω), 절연 저항≥100MΩ
|
|||||
|
|
||||||
|
|
총 기계적 이동 거리
|
360°
|
||||
|
시작 토크
|
2-20mN.m
|
|||||
|
납땜 조건
|
240°C-260°C (5초)
|
|||||
|
표준 포장
|
2000개/릴
|
|||||
적용 분야:
CC305 단일 코일 금속 유리 유약 사전 조정 포텐셔미터는 통신 장비, 오디오 장비, 전력 조절, 계측 및 제어 회로, 자동차 전자 제품, 조명 장비 등 다양한 전자 장치 및 회로에서 광범위하게 응용됩니다.
제품 카탈로그:

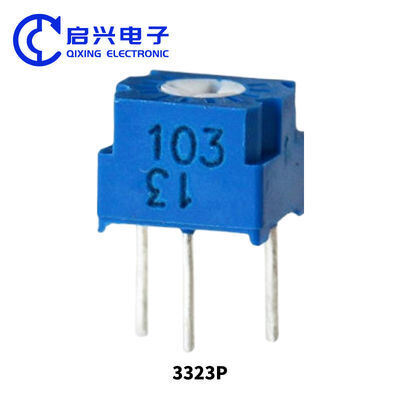

유리 유약 사전 조정 포텐셔미터에는 멀티턴 마이크로 조정 포텐셔미터와 단일 턴 마이크로 조정 포텐셔미터의 두 가지 유형이 있습니다. 멀티턴 금속 유리 유약 사전 조정 포텐셔미터에는 3299 시리즈, 3296 시리즈, 3266 시리즈, 3006 시리즈가 있습니다. 단일 턴 마이크로 조정 포텐셔미터에는 3323 시리즈, 3329 시리즈, 3362 시리즈, 3386 시리즈, 3360 시리즈가 있습니다.
공장 전시
저희는 다년간의 생산 경험을 가진 공장으로, 고객에게 고품질 제품과 서비스를 제공하기 위해 노력하고 있습니다. 우리는 고급 생산 장비와 전문 연구 개발 팀을 보유하고 있어 충분한 생산 능력을 제공하고 OEM 맞춤형 및 ODM 주문을 받을 수 있습니다.
저희 제품 품질은 고객들로부터 널리 인정받았으며, 애프터 서비스 또한 높은 평가를 받았습니다. 다년간의 생산 경험을 통해 많은 유명 고객에게 서비스를 제공하고 협력해 왔습니다. 전 세계 친구들의 협력을 환영하며, 고객의 신뢰와 지원에 보답하기 위해 최상의 서비스와 제품을 제공할 것입니다.
저희는 항상 "품질 우선, 고객 우선"의 경영 철학을 고수하며, 자체 품질과 서비스 수준을 끊임없이 향상시키고 고객에게 더 나은 제품과 서비스를 제공합니다. 귀하와의 협력을 기대하며 함께 더 나은 미래를 만들어가겠습니다!
자주 묻는 질문
1. 우리는 누구인가?
저희는 중국 쓰촨성에 기반을 두고 있으며 2005년부터 시작하여 국내 시장(70.00%), 서유럽(8.00%), 북미(5.00%), 남
아시아(3.00%), 동아시아(3.00%), 남미(2.00%), 남유럽(2.00%), 동유럽(2.00%), 중동(2.00%), 동남
아시아(2.00%), 오세아니아(1.00%)에 판매하고 있습니다. 저희 사무실에는 총 51-100명의 직원이 있습니다.
2. 품질을 어떻게 보장할 수 있습니까?
대량 생산 전 항상 사전 생산 샘플 제공;
선적 전 항상 최종 검사;
3. 저희에게 무엇을 구매할 수 있습니까?
포텐셔미터, 저항기, EMI 필터, 노브, 스위치
4. 다른 공급업체가 아닌 저희에게서 구매해야 하는 이유는 무엇입니까?
저희 회사는 2005년에 설립되었으며, 주로 다양한 종류의 포텐셔미터, AC DC 노이즈 필터,
및 세라믹 전력 저항기를 개발 및 제조하며 고품질, 최고의 서비스 및 최고의 가격을 보장하는 전문 제조업체입니다.
5. 어떤 서비스를 제공할 수 있습니까?
인도 조건: FOB, CFR, CIF, EXW, FCA;
결제 통화: USD, EUR, CNY;
결제 유형: T/T, L/C, , Western Union, 현금;
구사 언어: 영어, 중국어
언제든지 우리와 연락하세요
