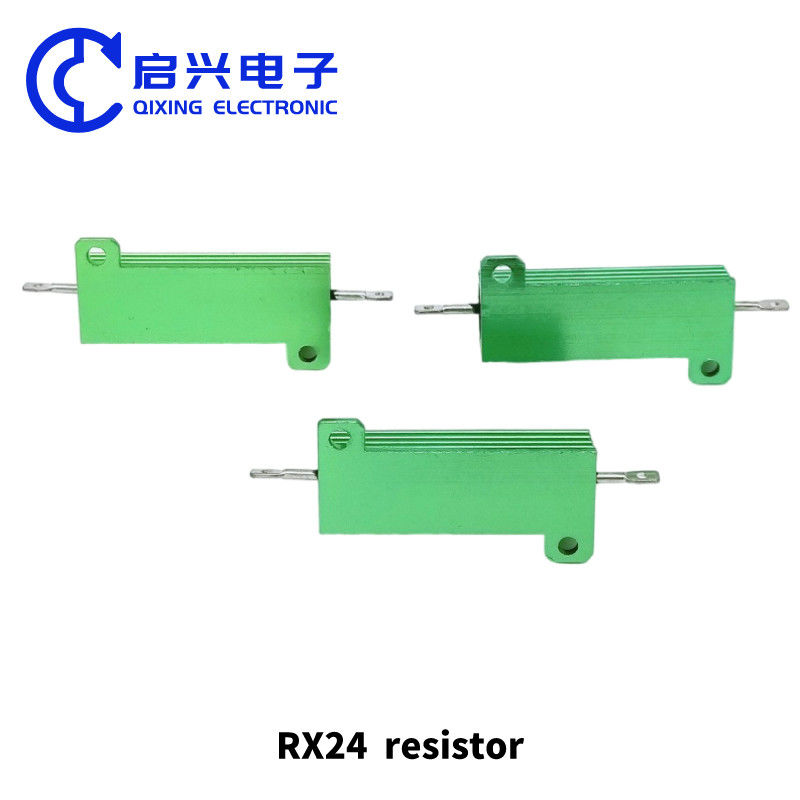

RX24 알루미늄 케이스 저항 50w 녹색 전류 제한 노화 부하 저항
RX24 알루미늄 케이스 저항 50w 녹색 전류 제한 노화 부하 저항
Key Attributes
브랜드 이름:BONENS
Model Number:전선 저항기
Place of Origin:사천성, 중국
Certification:RoHS
Standard Packaging:통 패키징
Product Summary
RX24 알루미늄 케이스 저항기 50w 녹색 전류 제한 노화 부하 저항기 ① 골드 알루미늄 쉘 저항기 제품명 产상품명称 고전력 금 알루미늄 쉘 저항기 상품 설명 产品描述 금 알루미늄 쉘 저항기의 표면에는 방열 홈, 소형, 대용량, 고온 저항, 강력한 과부하 용량, 내후성, 고정밀, 표준 낮은 유도 저항, 높은 안정성, 강력한 아키텍처가 있으며 유연성은 여러 조합 옵션에 적합하여 기계적 보호와 쉬운 설치 및 사용에 도움이 됩니다. 특징 产品特点 1. 작은 크기와 높은 전력2. 견고한 구조와 높은 안정성;3. 방열 패널 설치에 적합한 ...
제품 상세정보
강조하다:
RX24 알루미늄 케이스
,공장 직접 가격
,주문 제작된 상술
Type:
알루미늄 케이스 저항기
Model:
RX24/RXG24
Rated Power Range:
5W~500W
Allowable Resistance Deviation:
5%
Material:
와이어 부상
Temperature Coefficient:
PTC
Temperature Drift Range:
≤300ppm/℃
Working Temperature Range:
-55℃~+300℃
Power Characteristics:
고전력
Shape:
편평한 시트 모양
Frequency Characteristic:
UHF
Type:
전선 저항기
Application:
전원 및 제동 회로
제품 설명
세부 사양 및 특징
RX24 알루미늄 케이스 저항기 50w 녹색 전류 제한 노화 부하 저항기

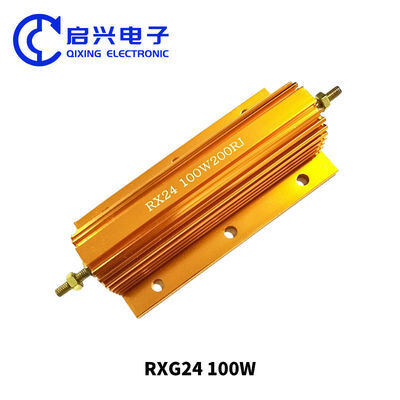

① 골드 알루미늄 쉘 저항기
제품명 产상품명称
고전력 금 알루미늄 쉘 저항기
상품 설명 产品描述
금 알루미늄 쉘 저항기의 표면에는 방열 홈, 소형, 대용량, 고온 저항, 강력한 과부하 용량, 내후성, 고정밀, 표준 낮은 유도 저항, 높은 안정성, 강력한 아키텍처가 있으며 유연성은 여러 조합 옵션에 적합하여 기계적 보호와 쉬운 설치 및 사용에 도움이 됩니다.
특징 产品特点
1. 작은 크기와 높은 전력
2. 견고한 구조와 높은 안정성;
3. 방열 패널 설치에 적합한 방열용 알루미늄 쉘.
4. 실리콘 구리 필름 압축 성형, 우수한 절연 성능;
5. 무연/RoHS 요구 사항을 준수합니다.
제품 적용 产상품应용
고전력 금 알루미늄 쉘 저항기의 응용 분야: 전원 공급 장치, 주파수 변환기, 엘리베이터, 무대 오디오 및 고급 장비 산업에서 널리 사용됩니다.
치수 치수
| 스타일 | 치수 단위:mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
기술 사양 技术说明
| 스타일 | 전력 등급 | 저항범위(Ω) | 최대 작동 전압(V) | 방열판 면적 |
(g) |
||||
| 방열판 포함 | 방열판 없음 | 칼 | 엔칼 (비유도성) |
칼 | 엔칼 (비유도성) |
표면적 (cm²) |
두께 (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750년 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750년 | 4765 | 3 | 550 |
전력감소곡선 및 온도상승곡선 功率衰减曲线和升温曲线
전력감소곡선 온도상승곡선
성능 특성 主要参数
| 项目품목 | 标准值기준 | 测试방법테스트 방법 |
| 短时间过负荷 단시간 과부하 |
±1% | 2.5倍额功率/5秒 2.5배 전력/5초 |
| 温道系数 온도 계수 |
±200PPM/℃ | 实验温degree:온도+100℃ 테스트 온도: 실내 Temp.100℃ |
| 간열성 납땜 열에 대한 내성 |
±1% | 열온도:350±10℃,시간:3秒 납땜 온도: 350±10℃,시간:3초 |
| 耐电压 유전체 내전압 |
无烧毁或绝缘性破坏 고장이나 플래시오버 없음 |
施加直流电压500V持续1分钟 60초 동안 500V |
| 耐湿负荷 습도 부하 수명 |
±0.5% | 온도:40±2℃,비교도:90-95%,1倍额定工제작电压 时间1000작은(1.5小时开0.5小时关) 정격 전압 40±2에서 1.5시간 ON, 0.5시간 OFF℃,1000시간 동안 90-95&RH |
| 负荷寿命 부하 수명 |
±2.0% | 온도:25℃,1倍额定工作电压,时间1000작은 (1.5小时开0.5小时关)정격전압 1.5시간 ON, 0.5시간 25시에 꺼짐℃1000시간 동안 |
| 可焊锡性 납땜성 |
吃锡면积95%이제 최소 95% 적용 범위 |
열온도:235±5℃,시간:2±0.5秒 235±5℃2±0.5초 동안 |
유형 사양 型号说明
고전력 금 알루미늄 쉘 권선 저항기제품 모델 설명
예:RX24TM20W15RJ
| RXG24 | 티 | 중 | 20W | 15R | 제이 |
| 产상품类别스타일 | 소분류 소분류 |
안방방(安装方式) 설치 |
功率 힘 |
완성품阻值 값 |
설명 용인 |
| RXG24금색색색铝壳电阻 황금 저항 엔칼无感金黄color铝壳电阻 말도 안되는 황금 저항 |
티-单边安装孔式 T-단면 장착 구멍 유형 |
중-端子式 M단자형 |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
에프 ±1% G±2% J±5% |
제품 포장 产品包装
제품 카탈로그 产品目录
② 자동차 조명용 LED 저항기
LED 조명 저항기 LED车灯电阻器
제품명 产상품명称
자동차 LED 방향 지시등 금색 알루미늄 하우징 저항기 HID 저항기
상품 설명 产品描述
자동차용 조명 저항기, LED 저항기, HID 디코더 저항기, 알루미늄 케이스 저항기, 50W 저항기
1. 내열성 세라믹을 저항 매트릭스로 사용하여 방열 성능이 높습니다.
2. 안정성이 높은 저항 합금 와이어를 선택하고 엄격한 공정 방법에 따라 감은 다음 두 개 이상의 전도성 단자에 점용접하여 저항이 강한 내충격성과 높은 안정성을 갖도록 합니다. 불연성 페인트 캡슐화는 저항선을 효과적으로 보호하여 서비스 수명을 향상시킵니다.
3. 다양한 차량 모델과 고객 요구에 따라 온도 퓨즈와 플라스틱 베이스를 완제품으로 조립합니다.
특징 产品特点
1. 자동차 조정 저항기는 고전력, 소형, 저온 및 안정적인 성능의 특성을 가지고 있습니다.
2. 단일 저항기는 하나 이상의 저항 값을 달성할 수 있습니다.
3. 저항 매트릭스는 다양한 차량 모델 및 고객 요구 사항에 따라 원형, 평면 또는 정사각형과 같은 다양한 모양으로 선택할 수 있습니다. 저항 권선은 편평하거나 원형일 수 있습니다. 골판지 가능: 플라스틱 베이스는 고객 요구 사항에 따라 설치 및 조립할 수 있으며 다양한 색상으로 맞춤 설정할 수 있습니다.
4. 고객에 따라 다양한 온도와 요구 사항을 갖춘 온도 퓨즈를 장착할 수도 있습니다.
제품응용产상품应용
다양한 브랜드 및 유형의 자동차(자동차 송풍기 저항/팬 속도 제어 저항/자동차 미등 저항)에 널리 사용됩니다.
기술 사양 技术说明
| 모델 | 정격전력(W) | 저항 범위(Ω) | 저항 공차 (%) |
온도계수(×10- 6/℃) |
절연 전압 (다섯) |
최대 과부하 전압 (다섯) |
|||||||||||||
| 방열판 포함 | 방열판 없음 | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012~1KΩ | 에프(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
성능 특성 主要参数
| 项目아이템 | 标准值표준 | 테스트 방법 |
| 短时间过负荷 단시간 과부하 |
△R≤±(2%R0+0.05Ω) | 增加10倍额 정정功率의 电压或最高阻值并计算每speed 阳值变化率 정격전력의 10배 또는 가장 높은 저항으로 전압을 높이거나 각 계산의 저항변화율을 높이려면 |
| 温道系数 온도 계수 |
±300PPM/℃ | 온도온도:온도+100℃ 테스트 온도; 실내온도100℃ |
| 간열성 납땜 열에 대한 내성 |
△R≤±(1%R0+0.05Ω) | 온도온도:350±10℃,온도:3秒 납땜 온도:350±10℃, 시간:3초 |
| 温島循环 온도 순환 |
△R≤±(5%R0+0.05Ω) | 에서 -55℃ 放置30分钟然后에서 +25℃ 时放置10 .15分钟,然后 再에서 +275℃时放置30分钟,然后再에서+25℃时放置10-15分钟,共循环5次 55℃에서 30분 동안 방치한 후 +25℃에서 10-15분 동안 방치한 다음 +275℃에서 30분 동안 방치한 다음 + 25℃에서 10-15분 동안 방치하여 총 5사이클 |
| 耐湿负荷 습도 부하 수명 |
△R≤±(5%R0+0.05Ω) | 온도:40±2℃, 상대온도:90-95%,1倍额定工作电压,时间 1000소용량(1.5소용량0.5소용량) 정격 전압 1.5시간 ON, 0.5시간 OFF @ 40±2℃,90-95&RH, 1000시간' |
| 耐温负荷寿命 온도 저항 부하 수명 |
△R≤±(5%R0+0.05Ω) | 70±2℃에서 恒温恒湿箱中施加额定电压或最大工作电压(取较smaller) 共1000작은 时(통1.5작은 时,断0.5작은 时) 70±2℃ 항온항습 상자에서 정격 전압 또는 최대 작동 전압(둘 중 더 작은 값)을 적용하면 총 1000시간(1.5시간,0.5시간) |
| 可焊锡性 납땜성 |
吃锡면积95%以上 최소 95% 적용 범위 |
焊锡온도:245±3℃,时间:2±0.5秒245±3℃, 2~3초 |
| 断续过负荷 간헐적인 과부하 |
△R≤±(1%R0+0.05Ω) | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒, 循环10000+200次 정격 전압의 4배 또는 최대 간헐 부하 전압(둘 중 더 작은 값)으로 1초를 테스트하고 25초 동안 정지합니다. 루프 10000+200회 |
| 출고도 단자 인장 강도 |
△R±(2%R0+0.1Ω) | 힘10N 장력 10N |
| 耐燃性 화염 저항 |
불유명显화열 명백한 화재는 없습니다 |
分别按5,10,16倍功率加交流负荷5分钟 각각 5, 10,16배의 전력과 5분간의 AC 부하에 따라 |
유형 사양型号说明
알루미늄 하우징 저항기 자동차 램프 LED 저항기 20W
예:RX24TM20W15RJ
| RXG24 | 티 | 중 | 20W | 15R | 제이 |
| 产상품类别스타일 | 소분류 소분류 |
안방방(安装方式) 설치 |
功率 힘 |
완성품阻值 값 |
설명 용인 |
| RXG24 자동차 경주 자동차 저항 |
티-单边安装孔式 T-단면 장착 구멍 유형 |
중-端子式 M단자형 |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
에프 ±1% G±2% J±5% |
회사 프로필
우리는 고객에게 고품질의 제품과 서비스를 제공하는 데 전념하는 다년간의 생산 경험을 가진 공장입니다. 우리는 충분한 용량을 제공하고 OEM 맞춤형 및 ODM 주문을 처리할 수 있는 고급 생산 장비와 전문 연구 개발 팀을 보유하고 있습니다.
우리의 제품 품질은 고객들로부터 널리 인정받았으며, 우리의 애프터 서비스도 높은 평가를 받았습니다. 다년간의 생산 경험을 바탕으로 우리는 많은 유명 고객에게 서비스와 협력을 제공해 왔습니다. 우리는 협력을 논의하기 위해 전 세계의 친구들을 환영하며 고객의 신뢰와 지원에 보답하기 위해 최고의 서비스와 제품을 제공할 것입니다.
우리는 항상 "품질 우선, 고객 우선"이라는 비즈니스 철학을 고수하고 지속적으로 자체 품질과 서비스 수준을 개선하며 고객에게 더 나은 제품과 서비스를 제공합니다. 우리는 귀하의 협력을 기대하며 공동으로 더 나은 미래를 만들어갑니다!
FAQ 페이지:
1. 우리는 누구인가?
우리는 중국 쓰촨성에 본사를 두고 있으며 2005년부터 국내 시장(70.00%), 서유럽(8.00%), 북미(5.00%), 남부에 판매하고 있습니다.
아시아(3.00%),동아시아(3.00%),남미(2.00%),남부유럽(2.00%),동유럽(2.00%),중동아시아(2.00%),남동부
아시아(2.00%),오세아니아(1.00%). 우리 사무실에는 총 51-100명의 직원이 있습니다.
2. 품질을 어떻게 보장할 수 있나요?
대량 생산 전 항상 사전 제작 샘플입니다.
선적 전 항상 최종 검사를 수행합니다.
3. 우리에게서 무엇을 살 수 있나요?
전위차계, 저항기, EMI 필터, 손잡이, 스위치
4. 왜 다른 공급업체가 아닌 우리에게서 구매해야 합니까?
우리 회사는 2005년에 설립되었으며 주로 다양한 종류의 전위차계, AC DC 노이즈 필터,
및 세라믹 전력 저항기이며 고품질, 최고의 서비스 및 최고의 가격을 보장하는 전문 제조업체입니다.
5. 우리는 어떤 서비스를 제공할 수 있나요?
허용되는 배송 조건: FOB,CFR,CIF,EXW,FCA;
허용되는 결제 통화: USD, EUR, CNY;
허용되는 지불 유형: T/T,L/C,,웨스턴 유니온,현금;
구사 가능한 언어:영어,중국어
