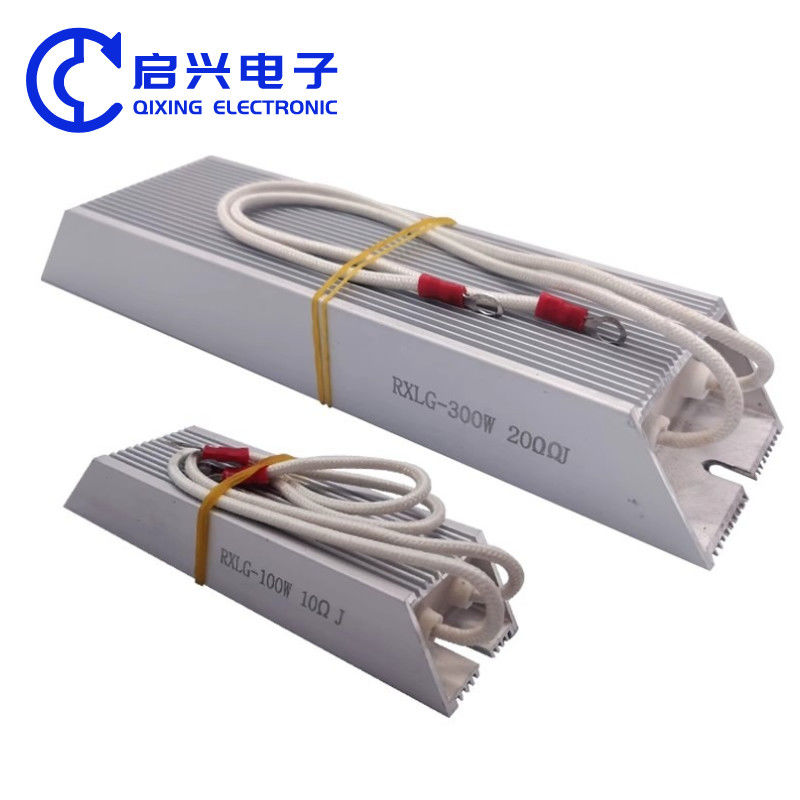

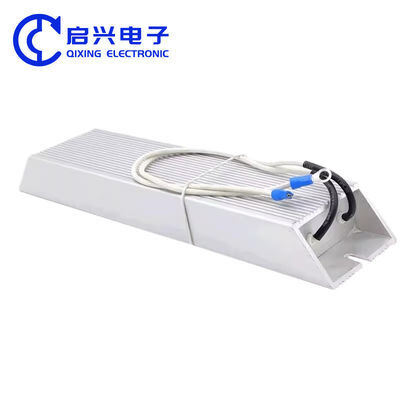

RXLG 저항기 제조사 VFD 알루미늄 제동 저항기 3000W 2000W 1000W 500W
제품명
제동 저항기 150W 알루미늄 케이스 저항기 주파수 변환기 저항기
제품 소개
RXLG 사다리꼴 알루미늄 쉘 저항기는 제동 저항기, 재생 저항기, 부하 저항기, 방전 저항기, 브레이크 저항기, 고출력 저항기, 방전 저항기 등으로도 알려져 있습니다.
RXLG 알루미늄 쉘 브레이크 저항기는 높은 방열 알루미늄 합금 쉘과 고온 내성 재료를 저항 매트릭스로 사용하고, 높은 절연 및 불연성 충전재로 포팅하며, 저항 기판은 저항 와이어 및 금속 쉘과 단단히 결합되어 높은 안정성과 열 전도성을 갖습니다. 빠른 방열, 진동 저항, 대형 전력 및 강한 과부하 저항, 작은 크기, 쉬운 설치, 아름다운 외관을 갖추고 있어 열악한 산업 제어 환경에 적합하며 전자 전력의 이상적인 지원 제품입니다. 인버터 브레이크, 엘리베이터, 압연기, 크레인, 와이어 드로잉 머신 및 부하 노화 테스트에 널리 사용됩니다.
제품 재질 설명
RX20 도자기 튜브 고출력 부하 노화 방전 제동 조절 슬라이딩 저항기
| 외부 쉘 | 우수한 방열, 방열판 설치에 적합, 높은 절연, 완전 융접 구조, 기판에 설치 시 열 흡수 효과가 있어야 하며, 환경 보호 성형 구조, 비유도 권선 저반응성 부품 |
| 전도선 | 저항 값에 따라 칸탈선 또는 니크롬 합금선 |
| 코어 재료 | 물리적 크기에 따라 세라믹 또는 활석 도자기 |
| 방열판 | 마감이 정교하고 권선이 균일하며 무기 코팅을 사용하고 절연이 내구성이 있습니다. 전통적인 |
제품 특징
RXLG 사다리꼴 알루미늄 케이스 저항기 특징:
1. 작은 크기, 높은 출력, 강한 과부하 용량, 우수한 방열, 내후성, 내진성
2. 단단히 설치하기 쉽고 방열판에 부착하기 쉽습니다. 까다롭고 열악한 환경에서 사용하기에 적합합니다.
3. RXLG 시리즈 사다리꼴 알루미늄 쉘 저항기는 높은 방열 알루미늄 합금 쉘로 만들어집니다.
4. 고온 내성 실리콘 수지 및 실리카 흄 완전 밀봉 충전재, 무독성 및 무취. 환경 보호, 녹색 및 안전
5. 권선 저항 와이어의 골격은 세라믹입니다. 전해선은 칸탈 및 니켈-크롬으로 만들어집니다. 내열성, 고온 내성, 안정적인 성능 및 긴 수명을 보장합니다.
전기적 특성
알루미늄 쉘은 우수한 방열 성능, 내후성, 내진성, 단단히 설치하기 쉬움, 방열판 부착 용이성을 가지며, 높은 요구 사항과 열악한 환경에서 사용하기에 적합합니다.
제품 크기
| 전력 Power |
크기/치수(mm) | |||||||||
| A ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | 배선2 (mm) |
단자 | 저항 범위 Resistance |
정면 Picture |
|
| 60W | 115 | 96 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 80W | 140 | 121 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 100W | 165 | 146 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 120W | 190 | 171 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 150W | 215 | 196 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 200W | 165 | 135 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 300W | 215 | 185 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 400W | 265 | 235 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 500W | 335 | 305 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | PictureA | |
| 800W | 400 | 381 | 61 | 59 | 5.5 | 40 | 2.5 | 3.5-6S | 0.1Ω-10KΩ | PictureB |
| 1KW | 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-7S | 0.1Ω-10KΩ | PictureB |
| 1.2KW | 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-8S | 0.1Ω-10KΩ | PictureB |
| 1.5KW | 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-9S | 0.1Ω-10KΩ | PictureB |
| 2KW | 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1Ω-100KΩ | PictureB |
표면 온도 상승 곡선
정격 감쇠 곡선
APP
적용 분야
1. RXLG 사다리꼴 알루미늄 쉘 저항기는 인버터와 서보를 모터 재생 전력의 손상으로부터 보호하기 위한 제동 저항기로 사용됩니다.
2. RXLG 사다리꼴 알루미늄 쉘 저항기는 발전기 및 인버터 시스템과 같은 전력 전자 장비에서 장비의 성능 지표를 테스트하기 위한 가상 부하로 사용됩니다.
3. RXLG 사다리꼴 알루미늄 쉘 저항기는 전력 전자 장비에서 샘플링 저항기, 전류 제한 저항기, 시동 저항기, 방전 저항기, 충전 저항기, 재생 저항기 및 리스폰스 저항기로 사용됩니다.
4. RXLG 사다리꼴 알루미늄 쉘 저항기는 인버터, 서보, 전원 공급 장치 및 기타 장비의 회로에서 전류 제한 요소 또는 전압 분배 요소로 사용되어 전류 및 전압을 조절하고 안정화합니다.
생산 포장
RXLG 알루미늄 제동 저항기는 개별적으로 상자에 포장됩니다.
완제품 식별 코드
| RXLG | 200 | 50R | J | L |
| 제품 카테고리 | 정격 전력 | 저항 | 정확도 | 배선 |
| RXLG 시리즈 (사다리꼴 알루미늄 쉘) | 50=50W 100=100W |
R1=0.1Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
T = 나사 L = 리드 P = 삽입 |
*참고: RXLG 200W 50Ω ±5%, 모델: RXLG-200-50RJ-L; 저유도, 모델에 N을 추가하십시오. 예: N RXLG-200-50RJ
권장 사용 저항기
회로 사용 시 저항기는 1.5배의 전력 마진을 남기는 것이 좋습니다. 예를 들어 회로 전압이 100V, 전류가 0.01A인 경우 계산된 전력: P = 100 * 0.01 = 1W, 이때 저항기는 1W를 사용할 수 없으며 1 * 1.5 = 1.5W를 계산해야 합니다. 1.5W 저항기가 없으므로 2W 저항기가 필요합니다.
