스위치 RV30YN20S RV30YNME20S B502 5K와 함께 단일 코일 탄소 필름 포텐시오미터

RV30 시리즈 RV30YN20S RV30YNME20S B502 5K 단일 코일 탄소 피막 전위차계 (스위치 포함)

제품명:

RV30 시리즈 단일 회전 탄소 피막 전위차계 3W

제품 설명:

RV30YN20S 단일 코일 탄소 피막 전위차계, 정격 전력 3W, 샤프트 직경 6mm, 샤프트 길이 20mm, 외경 30mm, 샤프트 끝 슬롯, 저항 허용 오차 ± 10%, 기계적 스트로크 300 ° ± 5 ° C 온도 범위 -10 ℃ -85 ℃, 회전 수명 20000 회전, 전력 3W, 포장 20개/상자 RV30YN20S 단일 코일 탄소 피막 전위차계의 저항 값은 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K, 100K, 200K, 500K, 1M 등

사양 매개변수:



전기적
표준 저항 범위				B = 100Ω ~ 2MΩ A,C = 1kΩ ~ 2MΩ
저항 허용 오차				10% 표준
종단 저항				최대 3Ω
저항 테이퍼				B = 선형; A = CW 오디오 (로그); C = CCW 오디오 (로그)
피크 노이즈 (C.R.V.)				3% 또는 3Ω 중 큰 값
정격 전력				40350에서 아래 정격, +85350
	에서 0와트	테이퍼	R≤10kΩ10kΩ
	R>300kΩ	B	A,C	0.8W	0.6W
	0.4W	A,C	0.8W	0.6W	0.3W
0.2W				최대 입력 전압 B = 500VDC; A,C = 350VDC 또는 정격 전력,
더 작은 값				절연 저항
1,000VDC에서 최소 100MΩ				유전 강도
1,000VAC, 1분				조정 이동
280°±10°
기계적				기계적 이동
300°±5°				샤프트 토크
				51 ~ 306 gf •cm (0.707 ~ 4.242 oz • in)
51 ~ 510 gf •cm (0.707 ~ 7.070 oz • in)				정지 강도
최대 10.2 kgf •cm (141.4 oz • in)				장착 너트 토크
최대 15 kgf •cm (207.94 oz • in)				납땜성350℃
, 5초				표시 모델 유형, 테이퍼, 저항 코드, 샤프트 유형,
단자 식별, 날짜 코드
환경				온도 범위350℃ ~ ＋350
℃				온도 특성350℃
				, 30분 무부하R≥100kΩ ➞
				∆T/R≤±6%R정격 부하에서 500시간R＜R≥100kΩ ➞
				∆T/R≤±10%R≥100kΩ ➞
∆T/R≤±15%				부하 수명350℃
				, 5 사이클 무부하
∆T/R≤±10%				~ ＋350℃
				, 90-95%RH,
				정격 부하에서 500시간R＜R≥100kΩ ➞ ∆T/R≤－ ~ ＋
				15%R≥100kΩ ➞ ∆T/R≤－ ~ ＋
20%				열 충격350℃ ~ ＋350℃
				, 5 사이클 무부하
∆T/R≤±10%				진동
				10-55Hz, 1.5mm 진폭, 3 방향, 각 2시간
∆T/R≤±2.5%				납땜 열 저항350℃
, 3.5초 ∆T/R≤±2%				회전 수명
				무부하 15,000 사이클 (샤프트 잠금 모델만 500 사이클)
∆T/R≤±7%
표준 로터리 스위치				스위치 정격
110VAC, 1A 또는 3A, SPDT 또는 SPST				접촉 저항
최대 0.05Ω				작동 토크
최대 1,530 gf •cm (21.21 oz • in)				작동 수명
정격 부하에서 10,000 사이클

R = 총 저항 값; ∆T/R = 총 저항 변화

제품 특징:
RV30 단일 회전 탄소 피막 전위차계 제품 특징
▶ 30mm 직경, 단일 회전 산업용 패널 제어
▶ 탄소 피막 소자 선형 또는 오디오 테이퍼
▶ 단일, 탠덤 및 트리플 유닛, 단일 샤프트; 이중 유닛, 이중 샤프트
▶ 1A 또는 3A 정격의 SPST 또는 SPDT 스위치
▶ 샤프트 잠금 모델 금속 샤프트 및 부싱
▶ 패널 마운트 전용 직각 이어 러그 단자
▶ 슬롯, 플랫 또는 라운드 엔드 스타일의 6mm 직경 샤프트

▶ 표준 15mm 또는 20mm 샤프트 길이

제품 크기:

RV30 시리즈 치수

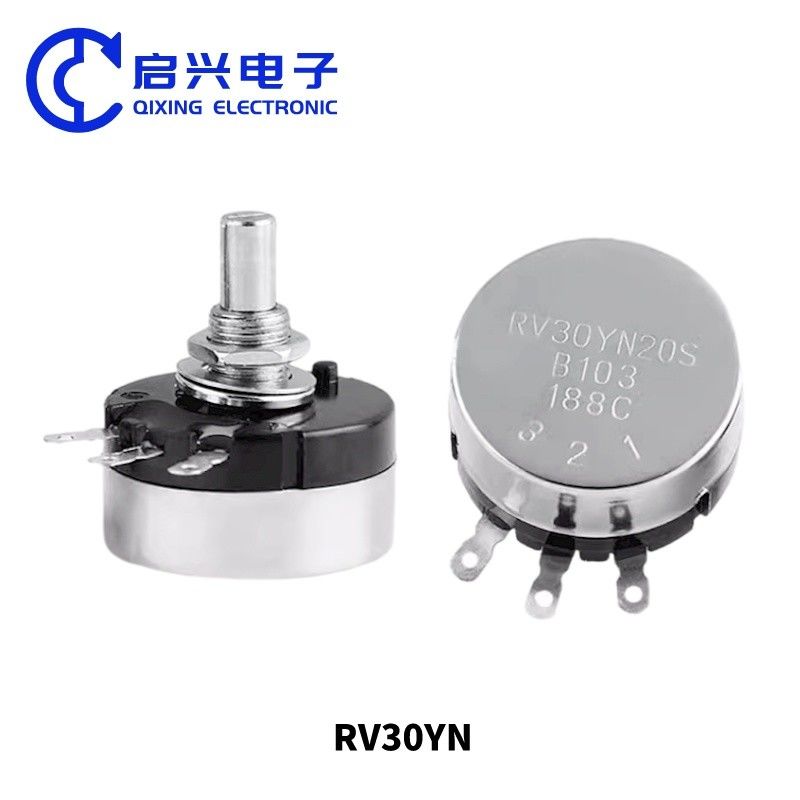

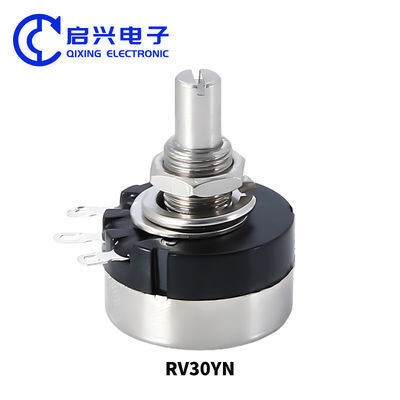

RV30YN

▶ 패널 마운트, 단일 유닛, 단일 샤프트, 직각 이어 러그 단자

▶ RV30YNHT 고 토크 또는 RV30YS 패널 씰 모델은 특수 주문으로 제공됩니다.

RV30YL

▶ 패널 마운트, 단일 유닛, 샤프트 잠금 장치가 있는 단일 샤프트

▶ 직각 이어 러그 단자

RV30YNME & RV30YNMF

▶ 패널 마운트, 스위치가 있는 단일 유닛, 단일 샤프트

▶ 직각 이어 러그 단자, 1A 또는 3A SPST 스위치용 후면 출구 러그 단자

RV30YNME & RV30YNMF

▶ 패널 마운트, 스위치가 있는 단일 유닛, 단일 샤프트

▶ 직각 이어 러그 단자, 1A 또는 3A SPDT 스위치용 후면 출구 러그 단자

RV30YG

▶ 패널 마운트, 이중 유닛, 이중 동심 샤프트

▶ 각 유닛의 직각 이어 러그 단자

RV30YGL

▶ 패널 마운트, 갱 탠덤 유닛, 샤프트 잠금 장치가 있는 단일 샤프트 ▶ 각 유닛의 직각 이어 러그 단자

RV30YGSE, RV30YGSF, RV30YGME & RV30YGMF

▶ 패널 마운트, 이중 유닛, 이중 동심 샤프트

▶ 각 유닛의 직각 이어 러그 단자

▶ 1A 또는 3A SPST 또는 SPDT 스위치용 후면 출구 러그 단자

RV30YT

▶ 패널 마운트, 이중 유닛, 이중 동심 샤프트

▶ 각 유닛의 직각 이어 러그 단자

RV30YD

▶ 패널 마운트, 이중 유닛, 이중 동심 샤프트

▶ 각 유닛의 직각 이어 러그 단자

응용 분야:​

RV30YN20S 단일 코일 탄소 피막 전위차계는 주로 계측기, 정밀 기계 장비, 용접 장비, 오디오 장비, 자동화 장비, 통신, 의료 시설, 주파수 변환기, 게임 콘솔, UPS 전원 공급 장치 등에 사용됩니다.
