100R 세라믹 가변 저항기 25W 1 ~ 10K 옴 ±10% 허용 오차

Key Attributes

브랜드 이름:BONENS

Model Number:BC1

Place of Origin:사천, 중국

Minimum Order Quantity:100

Product Summary

고출력 100Ω 세라믹 가변 저항기 25W 레오스탯 BC-1 와이어 와운드 저항기는 넓은 저항 범위와 높은 분해능을 제공합니다. 뛰어난 내열성, 내습성 및 내마모성을 특징으로 합니다. 380V AC 또는 220V DC를 초과하지 않는 전력 장비 및 회로의 전압 및 전류 조정에 적합합니다. 기술 사양 최대 작동 전압: 1000V (절연 전압 2500V) 온도 상승: 25-100W 모델 ≤300K; ≥150W 모델 ≤350K 슬라이딩 이동 거리: 25-50W 모델: 280±5°; ≥100W 모델: 300±5° 선형 편차: 전체 이동 거...

제품 상세정보

강조하다:

100R 25W 정격

고해상도

1~10KΩ 범위

Resistance: 1-10KΩ

Resistance Tolerance: ± 10%

Composition: 세라믹

Operating Temperature: -55 ° C ~+165 ° C

Number Of Resistors: 1

Size: 106*48*120mm

Extreme Voltage: 1000V

Insulation Voltage: 2500V

Temperature Rise: ≤300K (25-100W), ≤350K (≥150W)

Sliding Itinerary: 280 ± 5 ° (25-50W), 300 ± 5 ° (≥100W)

Linear Deviation: ≤±10%

Rotation Cycles: 5000 주

Insulation Resistance: ≥100MΩ (500VDC)

Maximum Heating: 350C

Head Itinerary: 300°±10°

Nominal Resistance Range: 1~10K옴

Rated Power: 25W

Resistance: 100R

Type: 세라믹 권선형 가변저항기

제품 설명

세부 사양 및 특징

고출력 100Ω 세라믹 가변 저항기 25W 레오스탯

BC-1 와이어 와운드 저항기는 넓은 저항 범위와 높은 분해능을 제공합니다. 뛰어난 내열성, 내습성 및 내마모성을 특징으로 합니다. 380V AC 또는 220V DC를 초과하지 않는 전력 장비 및 회로의 전압 및 전류 조정에 적합합니다.

기술 사양

최대 작동 전압: 1000V (절연 전압 2500V)
온도 상승: 25-100W 모델 ≤300K; ≥150W 모델 ≤350K
슬라이딩 이동 거리: 25-50W 모델: 280±5°; ≥100W 모델: 300±5°
선형 편차: 전체 이동 거리에서 ±10% 이하
제어 샤프트 회전: 90% 이상의 이동 거리에서 5,000회
고온 테스트: 40°C에서 6주 (6일), 절연 저항 1.5MΩ 미만

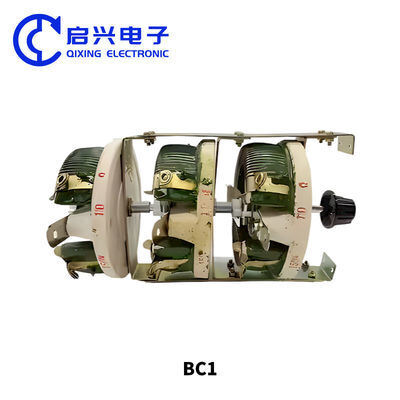

BC1 시리즈 로터 암 슬라이딩 와이어 도자기 디스크 변형은 최대 500볼트의 산업용 전기 장비에서 전압 및 전류 조정을 위해 설계되었습니다. 이 저항기는 슬라이딩 접촉면을 제외하고 내열 에나멜로 코팅된 저항 재료로 콘스탄탄 또는 니크롬 와이어를 사용한 원형 세라믹 골격을 사용합니다. 손잡이 조작이 가능한 보호용 금속 케이스가 특징입니다.

성능 특성

전기적 특성		환경 특성
표준 저항 범위	1Ω~5KΩ	온도 범위	-55℃~350℃
저항 허용 오차	±10%	진동	10~200Hz, 40m/S², 3h ΔR≤±3%R
단자 저항	≤0.2% 또는 1Ω	온도 사이클링	-55°C/30분, 85°C/30분 ΔR500MΩ
절연 저항	≥100MΩ (500Vdc)	습도	40±2°C, RH:95%-98% 48h ΔR≤±3%R, R≥100MΩ
최대 가열 온도	350℃	부하 내구성	R≤1KΩ: 5000회; R>1KΩ: 1000회 ΔR≤±5%R
기계적 이동 거리	300°±10°	충격 저항	60-100회/분, 150m/s², 4000회

응용 분야

통신, 철도 운송, 전기 장비, 의료 기기, 산업 장비 및 전압/전류 조절 또는 가변 부하 저항이 필요한 저주파 AC/DC 전기 장비에 적합합니다.

제품 치수

자주 묻는 질문

Q: 주문은 어떻게 하나요?

A: 주문 세부 정보를 이메일로 보내주시거나 온라인으로 주문해 주십시오.

Q: 어떤 결제 방법을 사용하나요?

A: PI 확인 후 T/T, PayPal, Western Union을 받습니다.

Q: 주문 절차는 어떻게 되나요?

A: 주문 세부 정보를 논의하고, 확인을 위해 PI를 발행하고, 보증금 결제를 요구하며, 생산을 시작합니다(재고가 없는 경우 7-15일). 잔금 결제 후 배송을 준비합니다.

Q: 불량 제품에 대한 정책은 무엇인가요?

A: 불량 품목은 교체하거나 계정에 크레딧을 제공하며, 일반적으로 다음 배송 시 처리됩니다.

Q: 제품 품질을 어떻게 보장하나요?

A: 생산 중 현장 검사와 배송 전 완제품 검사를 실시합니다.
