고전력 RF 플랜지 저항 1200W 세라믹 구성 넓은 작동 온도

Key Attributes

브랜드 이름:BONENS

Model Number:도구

Place of Origin:사천, 중국

Minimum Order Quantity:100

Product Summary

제품 설명 100W 150W 200W 250W 400W 800W 1000W 500W 고전력 터미널 10ohm 50ohm RF 저항 사진 100W 150W 200W 250W 400W 800W 1000W 500W 고전력 터미널 10ohm 50ohm RF 저항 도면 모든 RF 플랜지 저항은 하나의 단말기 또는 두 단말기로 할 수 있습니다 100W 단 단말 저항 도면 150W 두 단말 RF 저항 도면 250W 10ohm 50ohm 두 단말 RF 저항 도면 400W10 오hm 50 오hm 두 단말 RF 저항 도면 500W 10ohm ...

제품 상세정보

강조하다:

1200W 고성능

세라믹 복합물

넓은 온도 영역

Specification: 800w~1200w

Packaging Type: 박스형

Package / Case: 비닐 봉지

Description: 터미널 10ohm 50ohm rf 저항

Resistance: 1 ~500Ω, 1 ~500Ω

Resistance Tolerance: ± 5%

Item Name: RIG 고전력 저항기 RF 저항기 1000W 50ohm 100ohm

Technology: 세라믹 복합물

Package Type: 패키지 유형

Temperature Coefficient: ±300*10-6/°C

Operating Temperature: -55 ° C ~+165 ° C

Power (Watts): 1W-1200W

Rated Power: 1~1200W

Rated Power: 800W-1200W

Resistance: 10옴, 50옴

Material: 세라믹 복합물

Type: RF 플랜지 저항기

제품 설명

세부 사양 및 특징

제품 설명

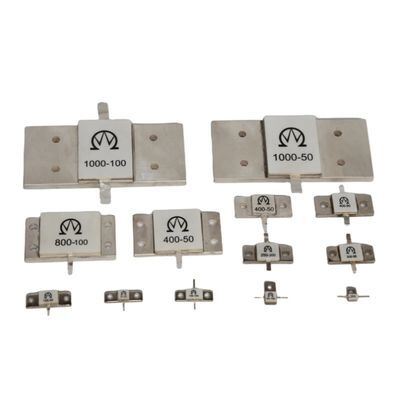

100W 150W 200W 250W 400W 800W 1000W 500W 고전력 터미널 10ohm 50ohm RF 저항 사진

100W 150W 200W 250W 400W 800W 1000W 500W 고전력 터미널 10ohm 50ohm RF 저항 도면

모든 RF 플랜지 저항은 하나의 단말기 또는 두 단말기로 할 수 있습니다

100W 단 단말 저항 도면

150W 두 단말 RF 저항 도면

250W 10ohm 50ohm 두 단말 RF 저항 도면

400W10 오hm 50 오hm 두 단말 RF 저항 도면

500W 10ohm 50ohm 1 단말 RF 저항 도면

600w 10ohm 50ohm 1 단말 RF 저항 도면

800W 10ohm 50ohm 두 단말 RF 저항 도면

1000W 10ohm 50ohm 하나 단말 RF 저항 도면

사양

100W 150W 200W 250W 400W 800W 1000W 500W 고전력 터미널 10ohm 50ohm RF 저항 매개 변수

전기 특성
명목 저항 범위	1 ~ 500Ω
명목 저항 범위	± 5%
주파수 범위	0~2GHz
정지파 비율	10.2~1.3
단열 저항	≥ 1GΩ
전압을 견딜 수 있습니다	500V/1mm (중심판 두께)
환경 특성
정량력	1~1200W (70°C)
온도 범위	-55°C~+165°C
TCR	±300×10-6/°C
온도 충격 (-55°C/+125°C, 3번)	ΔR≤±5%R
수분 방지 (GJB306A-96-방법106)	ΔR≤±5%R
진동 (10-500HZ, 0.75mm, 6h)	ΔR≤±3%R, 기계적 손상이 없습니다.
낮은 온도 (-55°C, 24h) 에서 시험	ΔR≤±5%R
부하 수명 (96)	ΔR≤±5%
충돌	ΔR≤±3%R
신체적 특성
터미널 강도 ((10N,5S)	풀지 않고 떨어지지 마세요
용접성 (~ 240°C,3s)	95%의 진무층 덮개 면적
