100W 50 오프 플랜지 저항 5 퍼센트 관용 고전력 RF 응용 프로그램

Key Attributes

브랜드 이름:BONENS

Model Number:도구

Place of Origin:중국 쓰촨성

Minimum Order Quantity:100

Product Summary

0~2GHz 주파수 범위, 1.2~1.3 SWR 및 -55~+165℃ 작동 온도를 갖춘 100W 플랜지 저항기(1~500Ω, ±5% 공차). RoHS, TUV, ISO9001 인증을 받았습니다. 사용자 정의 터미널 옵션을 사용할 수 있습니다.

제품 상세정보

강조하다:

100W 50 오름

5% 허용 오차

고전력 RF

Resistance Range: 1Ω-500Ω

Resistance Tolerance: ± 5%

Frequency Range: 0 ~ 2GHz

Standing Wave Ratio: 1.2-1.3

Temperature Coefficient: ±300*10-6/℃

Operating Temperature: -55℃~+165℃

Withstand Voltage: 500V/1mm

Size: 20*6*2.7

Insulation Resistance: ≥ 1GΩ

Rated Power: 1~1200W(70°C)

Temperature Shock: ΔR≤±5%R

Moisture Proof: ΔR≤±5%R

Vibration Resistance: ΔR≤±3%R, 기계적 손상 없음

Terminal Strength: 10N,5S

Solderability: 240℃,3초

Rated Power: 100W

Resistance: 50 옴, 100 옴

Resistance Range: 1~500옴

Tolerance: ±5%

Frequency: 0-2GHZ

제품 설명

세부 사양 및 특징

100W 50옴 100옴 플랜지 저항기

제품 개요

까다로운 산업 및 통신 애플리케이션을 위해 설계된 고출력 RF 플랜지 저항기.

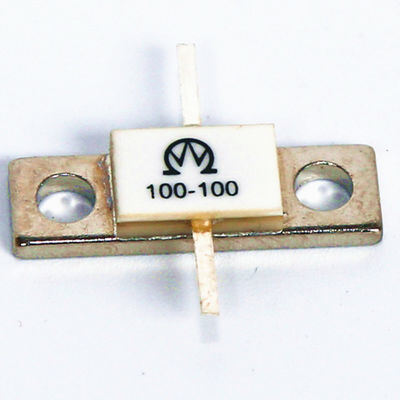

제품 이미지

전력 범위 및 구성

10옴 ~ 50옴의 저항 값으로 100W ~ 1000W의 정격 전력으로 제공됩니다. 모든 RF 플랜지 저항기는 다양한 애플리케이션 요구 사항에 맞게 단일 또는 이중 단자로 구성할 수 있습니다.

기술 도면

기술 사양

전기적 특성

공칭 저항 범위	1 ~ 500Ω
저항 허용 오차	±5%
주파수 범위	0 ~ 2GHz
정재파비	1.2 ~ 1.3
절연 저항	≥ 1GΩ
내전압	500V/1mm (기판 두께)

환경 특성

정격 전력	1 ~ 1200W (70°C)
작동 온도 범위	-55°C ~ +165°C
TCR (저항 온도 계수)	±300 × 10⁻⁶/°C
온도 충격 (-55°C/+125°C, 3회)	ΔR ≤ ±5%R
방습 (GJB306A-96-방법106)	ΔR ≤ ±5%R
진동 (10-500Hz, 0.75mm, 6시간)	ΔR ≤ ±3%R, 기계적 손상 없음
저온 시험 (-55°C, 24시간)	ΔR ≤ ±5%R
부하 수명 (96시간)	ΔR ≤ ±5%
충격 저항	ΔR ≤ ±3%R

물리적 특성

단자 강도 (10N, 5초)	느슨해지거나 떨어지지 않음
납땜성 (240°C, 3초)	주석 도금 면적 95%
